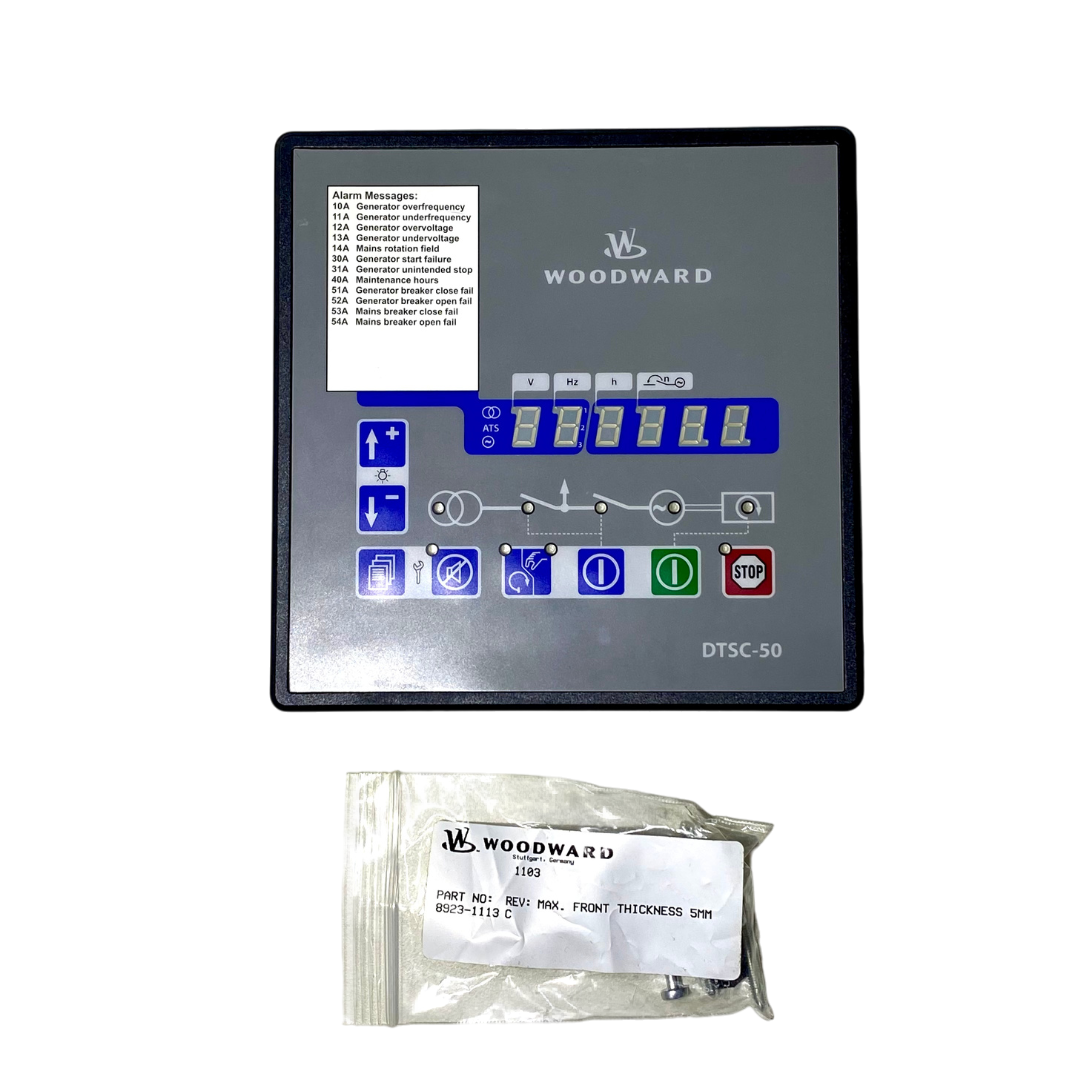

Modulo De Controle P/ Geradores Woodward DTSC-50

Código: 10MDC4191-118

R$ 5.200,00

Qtde: Comprar Disponibilidade: Imediata Aproveite! Resta apenas 1 unidade

R$ 5.200,00
R$ 5.200,00

MÓDULO CONTROLE P/ QTA DTSC 50-55B – WOODWARD

Controlador Digital para Chave de Transferência Automática – Aplicações Stand-by com um Único Gerador

O Woodward DTSC-50 é um controlador digital projetado para gerenciamento de chave de transferência automática (ATS) em sistemas de emergência com alimentação por um único grupo gerador, operando no modo transição aberta (Break Before Make).

Quando ocorre falha na rede elétrica, o DTSC-50 inicia automaticamente o gerador e transfere a carga com precisão e segurança. Assim que a energia da concessionária é restabelecida, o módulo realiza a retransferência sem paralelismo, garantindo tempo de resfriamento do motor antes do desligamento.

✅ Principais Funções e Benefícios

✅ Transferência automática com transição aberta (Break Before Make)
✅ Compatível com sistemas 1Ph2W, 1Ph3W, 3Ph3W e 3Ph4W
✅ Monitoramento completo de tensão e frequência por fase
✅ Partida do gerador comandada diretamente pelo módulo
✅ Display de LED de 7 segmentos com indicação de alarmes, status das fontes e posição do disjuntor
✅ Funções de operação manual por teclas seladas no painel frontal
✅ Contagem de horas do motor, horas de manutenção e número de transferências
✅ Registro de eventos e falhas para manutenção e diagnóstico
✅ Entradas para:
- Partida remota
- Bloqueio em modo AUTO
- Bloqueio em modo MANUAL
✅ Intertravamento de disjuntor com detecção de posição via entradas discretas
✅ Temporizações programáveis
✅ E/S configuráveis para personalização da aplicação
✅ Configuração via display frontal ou software PC
✅ Proteção por senha e terminais removíveis para fácil instalação

⚙️ Especificações Técnicas

Parâmetro	Detalhe
Modo de transferência	Transição aberta – Break Before Make
Alimentação	6,5 a 40 VDC
Tipos de sistema suportados	1Ph2W, 1Ph3W, 3Ph3W, 3Ph4W
Monitoramento	Tensão RMS real e frequência por fase
Interface	Display LED 7 segmentos + LEDs de status por fonte/disjuntor
Registro	Eventos, alarmes, horas de operação e manutenções
Operação	Automática e manual com teclas frontais seladas
Instalação	Gabinete fechado com bornes removíveis

🎯 Aplicação Ideal Para

Sistemas de geração de emergência
Quadros de Transferência Automática (QTA/QTAE)
Hospitais, Data Centers, Indústrias e Instalações com cargas críticas
Locadoras e integradores de painéis ATS
Aplicações com 1 gerador stand-by sem paralelismo com rede
