Rele Proteção Sobrecorrente 7SR1004-3KB20-2CA0 - Siemens

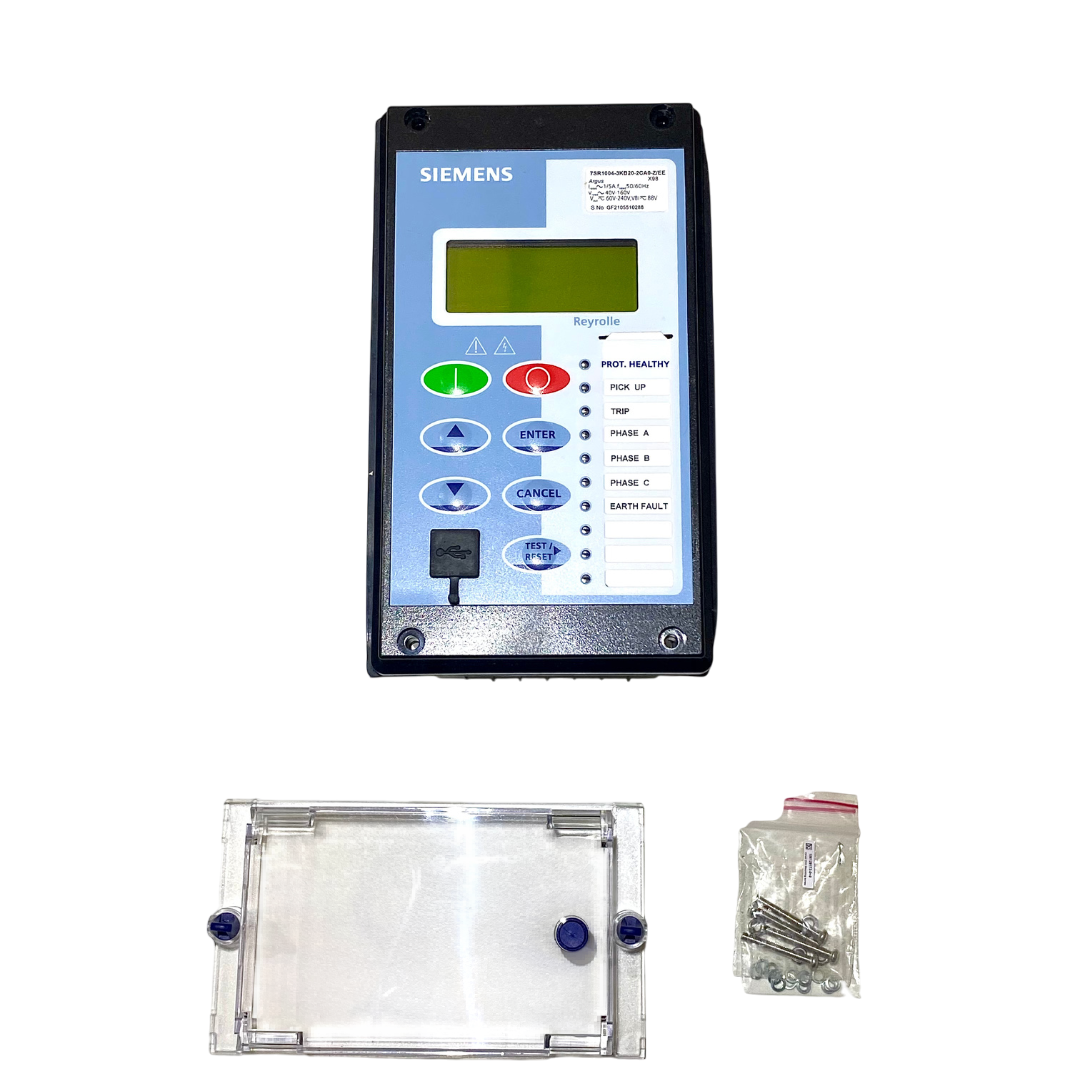

Relé de Proteção Sobrecorrente Siemens – 7SR1004-3KB20-2CA0

Proteção inteligente e direcional para sistemas elétricos com alta confiabilidade operacional.

O relé Siemens 7SR1004 ARGUS Direcional foi projetado para aplicações de proteção de sobrecorrente com alto nível de precisão e capacidade de monitoramento. Com tecnologia avançada e suporte a múltiplos protocolos de comunicação, é ideal para painéis de proteção, subestações, sistemas industriais e redes de distribuição de energia.

🔧 Especificações Técnicas Principais

• Modelo / Código: 7SR1004-3KB20-2CA0 – ARGUS Direcional, Caixa Moldada Tamanho 4 (E4 / 4U)

• Entradas de Corrente (TC): 4 entradas – 1A / 5A, 50/60Hz

• Entradas de Tensão (TP): 3 entradas – 63,5 / 110 V

• Tensão Auxiliar: 60 a 240 V CA/CC

• Entradas Digitais: 9 (isoladas)

• Saídas Digitais / Relés: 6 contatos programáveis

• Interface de Comunicação: USB (frontal) e RS-485 (traseira)

• Protocolos Suportados: IEC 60870-5-103 / Modbus RTU / DNP 3.0

• Display: LCD retroiluminado – 20 caracteres x 4 linhas

⚙️ Funções de Proteção Integradas (ANSI)

📊 Recursos Operacionais

• Memória de registro de eventos e falhas

• Monitoramento de disjuntor integrado

• Editor lógico embarcado para customização de aplicações

• Display com teclas para comando de abertura/fechamento

• Sincronização via canal de comunicação

• Até 4 conjuntos de parâmetros comutáveis

📐 Dimensões e Construção

• Largura: 105 mm

• Altura: 185 mm

• Profundidade: 186 mm

• Fixação: Padrão painel E4 (4U)

• Frontal com capa protetora e bornes plug-in

🌡 Condições de Operação

• Temperatura ambiente: -10°C a +60°C

• Carcaça robusta com revestimento interno para ambientes industriais

🎯 Aplicações Indicadas

✔ Quadros de proteção de média tensão
✔ Sistemas de distribuição e retaguarda de rede elétrica
✔ Proteção de alimentadores e linhas industriais
✔ Subestações compactas e sistemas com supervisão remota

7SR1004 Siemens ARGUS – Proteção avançada com comunicação industrial, alta capacidade de análise e operação confiável em redes críticas de energia.
